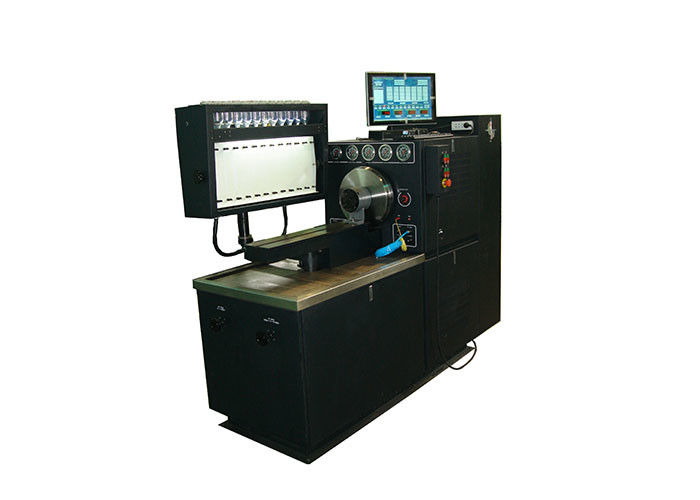

12 সিলিন্ডার ADM720 বিভিন্ন পাম্প পরীক্ষার জন্য যান্ত্রিক জ্বালানী পাম্প টেস্ট বেঞ্চ

 ADM720 মেকানিক্যাল ফুয়েল পাম্প টেস্ট বেঞ্চ,বিভিন্ন পাম্প পরীক্ষা করার জন্য,

বর্ণনাঃ

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25HP) এসি হাই টর্ক মোটর।

উইন্ডোজ TM পেশাদার অপারেটিং সিস্টেমের সাথে শিল্প ফ্যান পিসি সম্পূর্ণরূপে ইন্টিগ্রেটেড 15 'XGA 450 নিট TFT-LCD সূর্যালোক পাঠযোগ্য (সহজ পাঠের জন্য) ।

এন্টি ব্যাকল্যাশ কপলিং।

দুটি ডিসি সরবরাহ 12-24 ভোল্ট 3 Amps.

চাপ ৮০ বার পর্যন্ত।

সম্পূর্ণ স্বয়ংক্রিয় জ্বালানী তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

ডাইরেক্ট ড্রাইভ সিস্টেম-ডিডিএস।

জোরপূর্বক তৈলাক্তকরণ পাম্প তেল ৩০ বার।

ম্যানুয়াল স্পিড কন্ট্রোলের জন্য অ্যানালগ স্পিড পন্টিওমিটার।

ডিজিটাল স্পিড কন্ট্রোল সিস্টেম একটি মাল্টি টার্ন সুনির্দিষ্ট স্পিড কন্ট্রোল বোতামের মাধ্যমে 0-4000 rpm এর মধ্যে মসৃণ গতি নিয়ন্ত্রণ সরবরাহ করে।

পরীক্ষার পরিকল্পনা/গ্রাহক রেকর্ডের জন্য ডাটাবেস সিস্টেম ব্যবস্থাপনা।

সহজ অপারেশনের জন্য 12 সিলিন্ডার কম ভলিউম / উচ্চ ভলিউম গ্লাস রিডিং বিতরণ।

15' টিএফটি/এলসিডি এর মাধ্যমে পরীক্ষার বেঞ্চের অপারেটিং পরামিতিগুলির প্রধান বৈশিষ্ট্য প্রদর্শন করা।

ইলেকট্রনিক ফিডব্যাক সিস্টেম পুরো রান সময় গতি এবং লোড সম্পর্ক পর্যবেক্ষণ করে লোড বৈচিত্রের গতি পরিবর্তন প্রতিরোধ করে।

বৃহত্তর ফ্লাইহুইল ইনার্টি আরও স্থিতিশীল গতি নিয়ন্ত্রণ প্রদান করে।

দুটি গতি অক্ষ সহ নতুন পরিমাপ কনসোল।

নতুন কন্ট্রোল প্যানেল ব্যবহারকারী-বান্ধব অপারেশন প্রদান করে।

সর্বাধিক সাধারণ রোটারি এবং ইনলাইন পাম্পগুলির জন্য ভালভাবে টুল করা স্ট্যান্ডার্ড আনুষাঙ্গিক প্যাকেজ।

নতুন ডিজাইন

ADM720 আপনার কর্মশালার একটি নতুন ইমেজ তৈরি করবে তার নকশা এবং রং দিয়ে এবং আপনাকে সর্বোত্তম অপারেটিং, বন্ধুত্বপূর্ণ এবং ergonomically ডিজাইন পরিবেশ প্রদান করবে।

অ্যান্টি-ব্যাকল্যাশ কপলিং

অ্যান্টি-ব্যাকল্যাশ কাপলিং তার টেকসই এবং শক্তিশালী নকশার সাথে পরীক্ষার বেঞ্চ অপারেটরের নিরাপত্তা নিশ্চিত করে এবং নতুন প্রযুক্তির উচ্চ চাপের জ্বালানী ইনজেকশন পাম্পগুলির নির্ভরযোগ্য পরীক্ষা সরবরাহ করে।

ফ্লাইহুইল

সরাসরি মোটর শ্যাফ্টে মাউন্ট করা এবং ১.০ কিলোগ্রাম বর্গ মিটার ইনার্শিয়ায় সবচেয়ে শক্ত ক্যাম প্রোফাইলগুলির সুগম ড্রাইভ সরবরাহ করে এবং নতুন পাম্পগুলির প্রভাব শোষণ করে।অতএব, পরীক্ষার ফলাফলগুলি ছোট ফ্লাইহুইল ড্রাইভ সিস্টেমের তুলনায় অনেক বেশি নির্ভরযোগ্য এবং নির্ভুল.

টেকনিক্যাল স্পেসিফিকেশন:

1মোটর শক্তিঃ5.5,7.5,11,15,18.5২২ কিলোওয়াট

2পাওয়ার সাপ্লাই ভোল্টেজঃ415,380২২০ ভোল্ট

3পাওয়ার সাপ্লাই ফ্রিকোয়েন্সিঃ50/60 HZ

4সুরক্ষা স্তরঃ IP54

5. স্পিড রেঞ্জঃ 0-4000 rpm

6কাউন্টার সেটিং রেঞ্জঃ 0-9999

7. তাপমাত্রা সেটিং পরিসীমাঃ0-80

8ড্রাইভিং শ্যাফ্টের কেন্দ্র উচ্চতাঃ 125mm

9. ডিসি পাওয়ারঃ 12 / 24V

10. ড্রাইভিং সংযোগকারী ব্যাসার্ধঃ 120mm

11. পরিমাপ টিউবঃ 45ml, 150ml, 260ml ((বিকল্প)

12. পরিমাপ সিলিন্ডারের সংখ্যাঃ12

13. তেল সরবরাহ পাম্পঃ 10L/মিনিট

14. জ্বালানী সরবরাহ চাপঃ উচ্চ চাপঃ0-40bar;নিম্ন চাপঃ0-4bar

15. জ্বালানী ট্যাঙ্কের ঘনক্ষেত্রঃ 60L

16চাপ মিটারঃ নিম্ন চাপঃ0-6bar;উচ্চ চাপঃ0-60bar;ভেতরের চাপঃ0-16bar;ভ্যাকুয়াম চাপঃ-1-2.5bar;তেল মিটারঃ0-10bar

17. তাপ শক্তিঃ ২ কিলোওয়াট

18তাপমাত্রা নিয়ন্ত্রিত পরিসীমাঃ 40±2oC

19. আকারঃ ২০০০*১০৬০*১৮০০ মিমি

20ওজনঃ ৯৫০ কেজি

ফাংশন

1. যে কোন গতিতে প্রতিটি সিলিন্ডার থেকে সরবরাহ করা জ্বালানী পরীক্ষা করা যেতে পারে

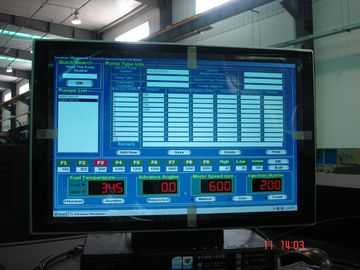

2. গতি, তাপমাত্রা, কাউন্টার, চাপ, র্যাক মিটার পরীক্ষার বেঞ্চের কম্পিউটারে প্রদর্শিত হতে পারে।

3. র্যাক ভ্রমণ বক্ররেখা প্রদর্শিত হতে পারে

4এলসিডি মনিটর

5. সরাসরি মোটর দ্বারা চালিত, পরিবর্তনশীল ফ্রিকোয়েন্সি ধাপে ধাপে গতি নিয়ন্ত্রণ।

6. প্রতিটি সিলিন্ডারের বিতরণ সময় স্ট্যাটিক পরিদর্শন

7. যান্ত্রিক রুলারের পারফরম্যান্স পরিদর্শন

8. VE পাম্পের সোলিনয়েড ভালভের কার্যকারিতা পরীক্ষা

9. বায়ুসংক্রান্ত গভর্নরের কর্মক্ষমতা পরিদর্শন

10. চাপ কমপেনসেটরের পারফরম্যান্স পরীক্ষা

11. তেল বিতরণ পাম্পের ফিরে ভলিউম

12. ইভি পাম্পের অভ্যন্তরীণ চাপ পরীক্ষা

13. বায়ুসংক্রান্ত গভর্নরের বিয়োগ চাপের কার্যকারিতা পরীক্ষা

14. পাম্প শরীরের সিলিং কর্মক্ষমতা পরিদর্শন

প্রতিযোগিতামূলক সুবিধা:

সামঞ্জস্যের গতির পরিসীমা, স্থিতিশীল গতি, বড় টর্ক, সহজ অপারেশন ইত্যাদির সুবিধা।

পরীক্ষার বেঞ্চের জন্য আনুষাঙ্গিক(৪৭PCS)

ছবিঃ
